自動聚焦攝像機視頻采集卡的原理與特點

時間：2023-06-16  14:17:43  來源: 深圳市軒展科技有限公司  瀏覽數: 98

1、視頻采集卡的定義

視頻采集卡（Video Capture Card），又稱視頻捕捉卡，是一種可以獲取數字化視頻圖像信息，并將其存儲和播放出來的硬件設備。它將攝像機的圖像視頻信號，以幀為單位，送到計算機的內存和VGA幀存，供計算機處理、存儲、顯示和傳輸?shù)仁褂?。很多視頻采集卡能在捕捉視頻信息的同時獲得伴音，使音頻部分和視頻部分在數字化時同步保存、同步播放。

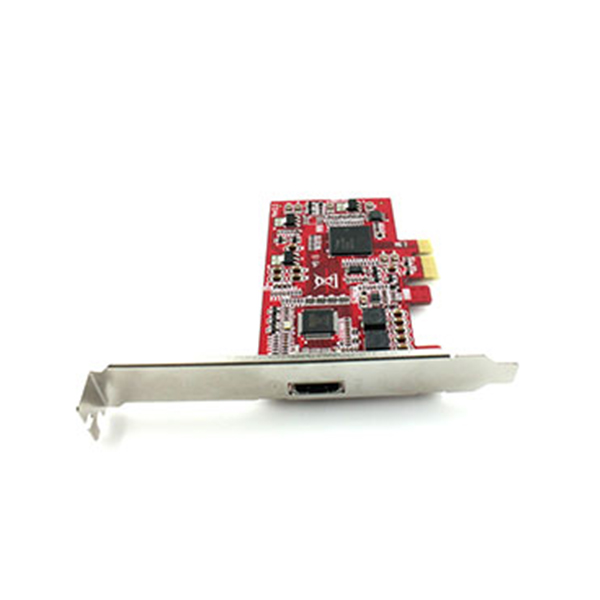

HDMI高清視頻采集卡

2、視頻采集卡的工作原理

SONY自動聚焦攝像機采集視頻/圖象經過采樣、量化以后轉換為數字圖象并輸入、存儲到幀存儲器的過程。由于圖像信號的傳輸需要很高的傳輸速度，通用的傳輸接口不能滿足要求，因此需要視頻采集卡。

從視頻源得到的信號，經過視頻接口送到視頻采集卡，信號首先進過模數轉換，然后送到數字解碼器解碼。模數轉換器ADC實際上也是一個視頻解碼器，可以看出它對來自視頻源的視頻信號解碼和數字化，另外，采用不同的顏色空間可選擇不同的視頻輸入解碼器芯片。

視頻采集就是將視頻源的模擬信號通過處理轉變成數碼信息，并將這些數碼信息存儲在電腦硬盤上的過程。這種模擬數碼轉變是通過視頻采集卡上的采集芯片進行的。通常在采集過程，對數碼信息還進行一定形式的實時壓縮處理。

當視頻采集卡的信號輸入速率較高時，需要考慮視頻采集卡與圖像處理系統之間的帶寬問題。在使用PC時，視頻采集卡采用PCI接口的理論帶寬峰值為132MB/S。

1、視野(FOV)或現場是相機及光學系統“看”到的真實世界的具體部分。

2、CCD芯片將光能轉化為電能。

3、相機將此信息以模擬信號的格式輸出至視頻采集卡。

4、AD –轉換器將模擬信號轉換成 8 位（或多位）的數字信號。每個象素獨立地把光強以灰度值(Gray level)的形式表達。

5、這些光強值從CCD芯片的矩陣中被存儲在內存的矩陣數據結構中。

灰度值（Gray Level）—— 象素光強弱信息的表示灰度值為真實世界圖像量化的表現方法。通?；叶戎祻淖詈诘阶畎诪?/span>0 － 255。光線進入CCD象素，如果光強達到CCD感應的極限，此象素為純白色。對應于內存中該象素灰度值為255。如果完全沒有光線進入CCD象素，此象素為純黑色。對應于內存中該象素灰度值為0。

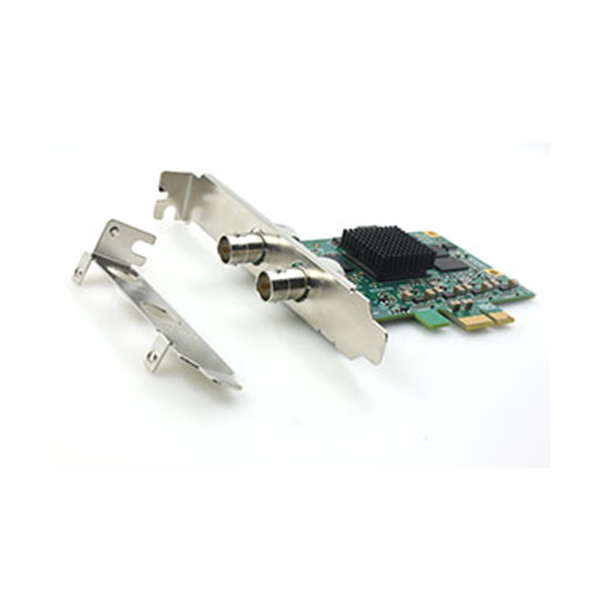

SDI高清視頻采集卡

3、視頻采集卡的特點

（1）在PC上通過視頻采集卡可以接收來自視頻輸入端的模擬視頻信號，對該信號進行采集、量化成數字信號，然后壓縮編碼成數字視頻。

（2）大多數視頻采集卡都具備硬件壓縮的功能，在采集視頻信號時首先在卡上對視頻信號進行壓縮，然后再通過PCI接口把壓縮的視頻數據傳送到主機上。

（3）因此，實現實時采集的關鍵是每一幀所需的處理時間。如果每幀視頻圖像的處理時間超過相鄰兩幀之間的相隔時間，則要出現數據的丟失，即丟幀現象。

（4）視頻采集卡都是把獲取的視頻序列先進行壓縮處理，然后再存入硬盤，也就是說視頻序列的獲取和壓縮是在一起完成的，免除了再次進行壓縮處理的不便。

4、軒展科技的視頻采集卡

軒展科技的視頻采集卡是專門為自動聚焦攝像機研發設計，根據攝像機與控制板的不同搭配，音視頻信號也不一樣，可以分為SDI高清視頻采集卡、HDMI高清視頻采集卡和HDMI 4K視頻采集卡，能滿足各種高清設備采集的需求。廣泛應用于教育錄播，網絡視頻會議、遠程培訓、高清醫療、特技展臺、多媒體高清視頻采集等領域。
