HDMI的英文全稱是“High Definition Multimedia Interface”，中文的意思是高清晰度多媒體接口。HDMI接口可以提供高達18Gbps的數據傳輸帶寬，可以傳送無壓縮的音頻信號及高分辨率視頻信號。同時無需在信號傳送前進行數/?；蛘吣?/span>/數轉換，可以保證最高質量的影音信號傳送。應用HDMI的好處是，只需要一條HDMI線，便可以同時傳送影音信號，且能取得更高的音頻和視頻傳輸質量。

一體化高清、4K超高清機芯模組經常使用到HDMI同軸線，通過Micro HDMI轉LVDS，可以傳送機芯模組的1080P高清及4K超高清視音頻信號。

HDMI的歷史

HDMI接口早在2002年12月就已誕生，當時的版本為1.0，它的最大特點就是整合了音頻流的數字接口，與當時PC界面中很流行的DVI接口相比，HDMI 1.0版本支持從DVD到藍光格式的視頻流，可以在所有連接設備間形成一種共通的聯絡，對設備組具備更方便的控制。

HDMI 1.0到HDMI 2.0b它走過九段歷程，HDMI 2.0的帶寬擴充到了18Gbps，支持即插即用和熱插拔，支持3840×2160分辨率和50FPS、60FPS幀率。同時在音頻方面支持最多32個聲 道，以及最高1536kHz采樣率。

HDMI 2.0并沒有定義新的數據線和接頭、接口，因此能保持對HDMI 1.x的完美向下兼容，現有的二類數據線可直接使用。HDMI 2.0并不會取代HDMI 1.x，而是基于后者的增強，任何設備要想支持HDMI 2.0必須首先保證對HDMI 1.x的基礎性支持。

HDMI同軸線的接口類型

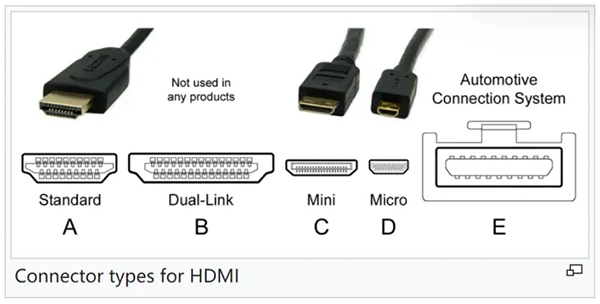

HDMI同軸線的接口分成A、B、C、D4種類型。

其中A類（Type A）是最常見的，一般平板電視或機芯模組等視頻設備，都提供了這種尺寸的接口，Type A有19針，寬度為13.9毫米、厚度為4.45毫米，現在能看到的設備99%都是這樣尺寸的HDMI接口。

B類（Type B）非常罕見，有29針，寬度達到21毫米，傳輸帶寬幾乎比A類大了一倍，在家庭應用中完全是過于“強悍”，現在只應用于一些專業場合。

C類（Type C）是為小型設備而生的，其尺寸為10.42×2.4毫米比Type A小了將近1/3，應用范圍很小。

D類（Type D）是最新的接口類型，尺寸進一步減小，采用了雙排針腳設計，尺寸近似于miniUSB接口，更適用于便攜和車載設備。

E類（Type E）主要應用于車載音視頻。

由于車內環境的不穩定性，HDMI E Type在設計上具備抗震性、防潮、耐高強度、溫差承受范圍大等特性。在物理結構上，采用機械式鎖定設計，能保證接觸可靠性。

HDMI同軸線的接口雖然不同，但功能都是一樣的，通常質量合格的HDMI接口，插拔壽命不會少于5000次，每天插拔能用10年，應該說是很耐用的。 另外值得一提的是，HDMI可以向下兼容DVI接口，通過HDMI-DVI轉接頭，可以連接一些較老的DVI設備，因?yàn)?/span>DVI同樣采用了TMDS方式，設備連接后，會發現DVI設備沒有CEC（consumer electronics control）功能，也不能接受音頻信號，但基本不影響視頻信號的傳輸（有可能需要進行灰度調整），所以一些只有DVI接口的顯示器，也可以連接HDMI設備。

軒展專用HDMI的優點

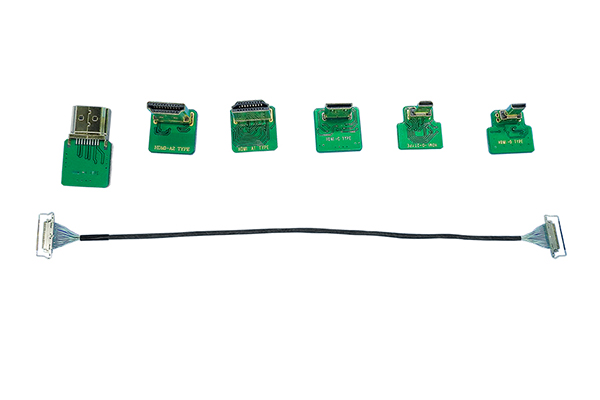

軒展科技專用FPV無人機高清HDMI線束具有細、小、柔軟等特點。

這種線束設計精巧，線徑較細，體積小巧，能夠輕松穿過無人機的機身或其他狹小空間。

同時，線束材質柔軟，具有一定的彎曲性，能夠方便地安裝和布線，不會對無人機的飛行造成不便。

此外，該線束支持高清HDMI信號傳輸，能夠提供清晰、穩定的視頻傳輸效果，讓用戶能夠?qū)崟r(shí)觀看到無人機拍攝的高清畫面。

總體來說，軒展科技專用FPV無人機高清HDMI線束具有細小、柔軟等特點，能夠滿足用戶對于高清視頻傳輸?shù)男枨?，同時又不影響無人機的飛行性能。
