SONY FCB-EV7520+USB3.0采集模塊，電子陰道鏡解決方案（一）

時間：2023-04-17  10:44:21  來源: 深圳市軒展科技有限公司  瀏覽數: 52

電子陰道鏡是集現代數碼電子技術和計算機技術于一體的第四代高科技數字影像系統。

通過高清攝像頭放大檢查部位，計算機實時清晰的把檢查部位的圖像顯示在電腦顯示器上，其優質的光源和高倍放大的清晰圖像可以鑒別極微小的病灶。醫生可在電腦顯示器上觀察病灶，操作簡便，可用于診斷和治療兩個過程。

軒展科技，作為SONY官方授權代理商，以及15年（截止2023年3月）的視頻產品二次開發經驗，會給電子陰道鏡行業帶來哪些實用的解決方案呢？接下來為大家一一呈現，希望你可以在此找到理想的電子陰道鏡解決方案。

電子陰道鏡解決方案（一）：SONY FCB-EV7520+USB3.0采集模塊

1、 主要部件

  （1）SONY FCB-EV7520或者FCB-CV7520

  （2）USB3.0接口采集模塊板

  （3）LVDS線

  （4）USB3.0線纜

  （5）電腦（USB外置）

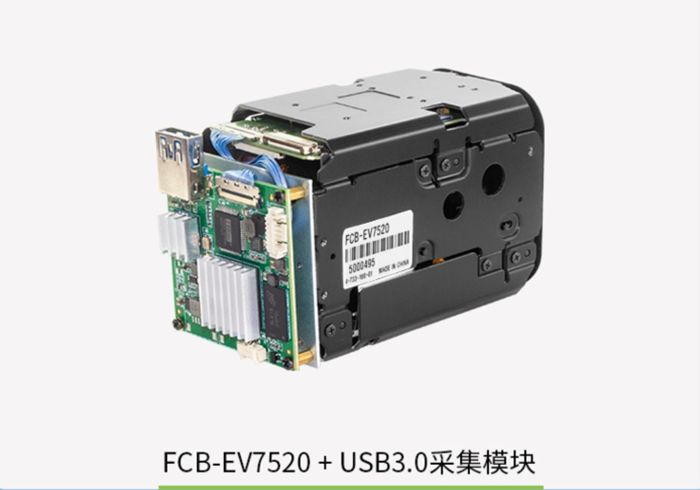

FCB-EV7520+USB3.0采集模塊

2、方案實施

FCB-EV7520，是索尼高清自動對焦攝像機芯模組，采用1/2.8 TYPE Exmor R CMOS傳感器及30倍光學變焦鏡頭，1080p/60fps全高清輸出，具有寬動態，透霧，防抖，2D&3D智能降噪，高亮點抑制，星光級低照度等功能，能在復雜的環境下，輸出較清晰的高清畫面。

FCB-EV7520自動對焦攝像機芯，通過LVDS線，連接軒展科技自主研發的USB3.0采集模塊，然后通過USB3.0線纜連接USB3.0采集模塊與電腦（USB3.0線纜可以做成復合線，藏在管子里，美觀整潔），可自動識別機芯高清視頻格式，讓FCB-EV7520攝像機所拍攝圖像即刻顯示在電腦屏幕中，支持720P 1080I 1080P各種幀率。

USB3.0采集模塊連接上電腦建立通訊之后，通過USB串口控制信號可以直接控制FCB-EV7520攝像機的變倍放大縮小等各種功能。當然，也可以通過串口外接遙控器或者RS-232、RS485等控制設備，實現對FCB-EV7520攝像機的控制。

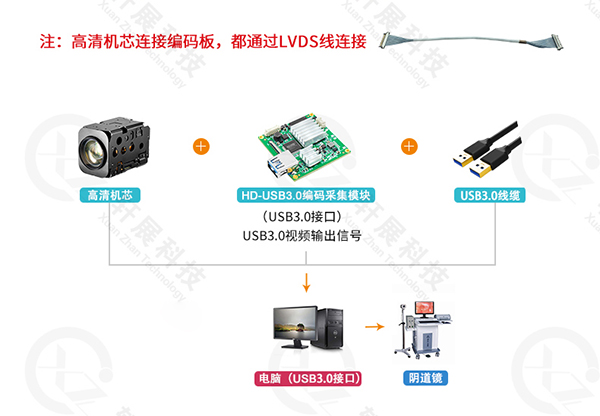

電子陰道鏡解決方案

外接遙控器可以根據用戶需求開發成有線或無線的，按鍵數量不限，可以控制FCB-EV7520攝像機放大縮小等多種功能，另外還可以外接腳踏開關，主要是實現攝像機的凍結拍照等功能。

對于視頻產品的二次開發，軒展科技具有豐富的實戰經驗，能協助你制定你想要的電子陰道鏡解決方案，倘若覺得還不夠完美，可以先把以下兩個方案看完再做決定。

SONY FCB-EV7100+3G-SDI編碼控制板，電子陰道鏡解決方案（二）

SONY FCB-ER8530+4K-HDMI編碼控制板，電子陰道鏡解決方案（三）

<未完待續>
